工作环境 ：温度:-10℃～+50℃，相对湿度≤95%（40℃±2℃无凝露）
工作电流 ：监视状态:＜0.5mA 动作状态:＜2.5mAV
工作指示：巡检状态巡检指示灯约12秒闪烁一次;动作状态输入指示灯常亮
接线方式：二线制
终端负载：47K电阻
安装方式：墙面明装/模块箱内
编码类型：电子编码型
执行标准：GB29364-2012《防火门监控器》
一、什么是输入接口FJ-JS-303
FJ-JS-303型输入接口（以下简称FJ-JS-303接口）为双输入接口，主要用于连接防火门监控器
二、输入接口的应用场景
主要用于连接防火门监控器
三、输入接口的功能特点
工作方式：无极性二线制
静态电流：＜0.5mA3.动作电流：＜2.5mA
工作指示：巡检状态巡检指示灯约12秒闪烁一次；动作状态输入指示灯常亮
使用环境：温度：0°C～40°C；相对湿度：≤95%（40°C±2°C无凝露）
终端负载：47K电阻7.外型尺寸：86×86×41(mm)
重量：约120g

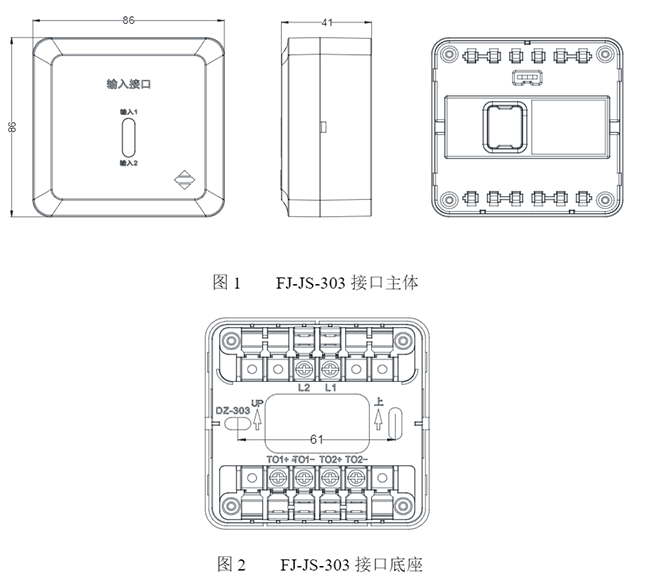

四、输入接口尺寸图
五、输入接口的接线方式

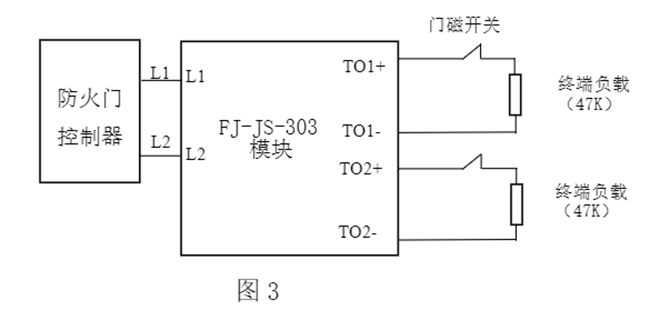

配接门磁开关设备，接线方法如图3所示。此时反馈回路末端必需串接47K终端负载电阻。
